Mạch Passing 1s kiêm bật tắt đèn trợ sáng
Sử dụng nháy passing cho các loại đèn. L4, L4x, C7......
Passing kép : nhấn công tắc 1 lần đèn sẽ nháy kép, Khác hẳn với 1 số mạch ngoài thị trường chỉ nháy 1 lần.
Thông số của mạch Passing 1s kiêm bật tắt đèn trợ sáng
- Chế độ Bật/Tắt:
+ Khi đèn tắt: nhấn 1 lần đèn passing kép. Nhấn giữ 1 giây đèn sáng.
+ Khi đèn sáng: Nhấn 1 lần đèn passing kép. Nhấn giữ 1 giây đèn tắt.

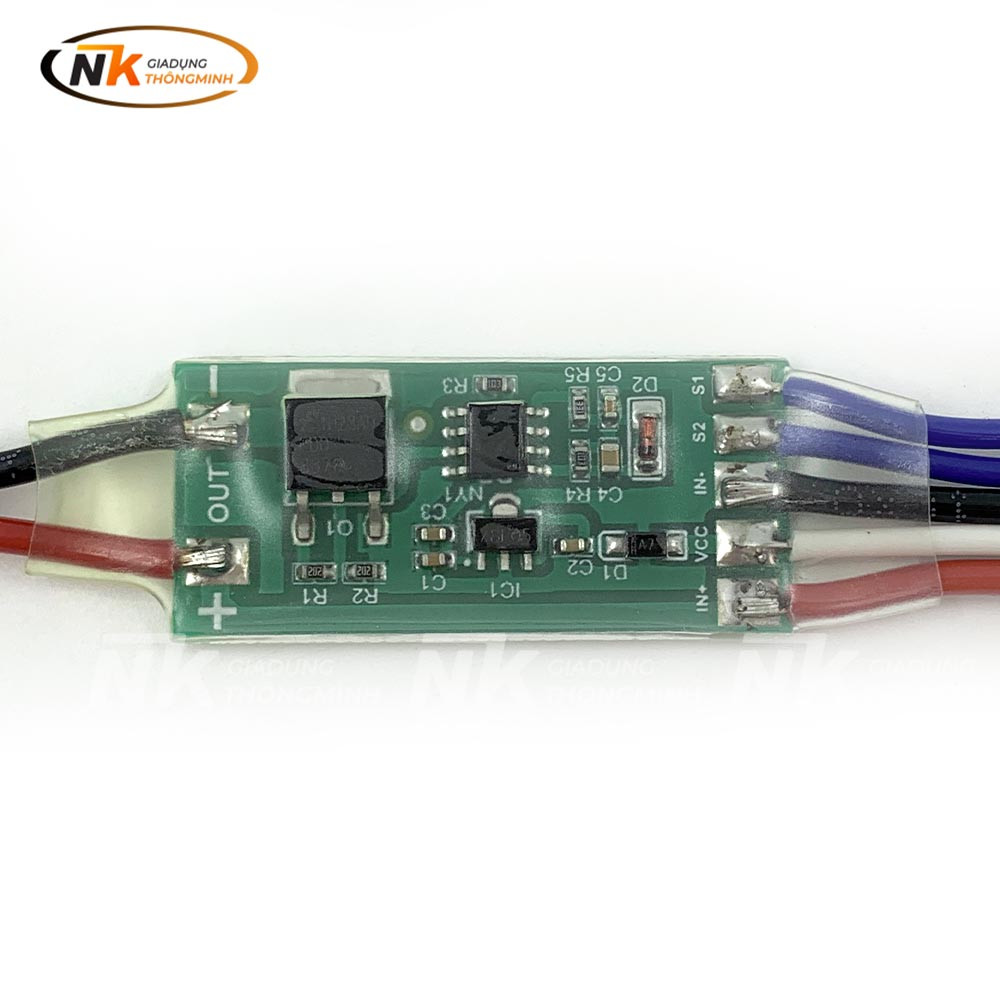

- Mạch thiết kế nhỏ gọn, sử dụng vi điều khiển MOS công suất cao lên tới 15A ( khuyến cáo nên dùng <= 10A để mạch được bền hơn ) Tương đương với 4 đèn trợ sáng L4x.
- Sản phẩm đã hàn dây được phủ sơn, bọc gen chịu nhiệt, chống nước.
Hướng dẫn lắp đặt mạch Passing 1s kiêm bật tắt đèn trợ sáng
- Đầu ra có 2 dây đỏ (cực dương) đen (cực âm) nối với đèn trợ sáng.
- Đầu vào có 5 dây:
+ Dây đỏ nối với cực dương (+) ắc quy.
+ Dây đen nối với cực âm (-) ắc quy.
+ Dây trắng nối với dây dương 12V sau khóa. ( Nếu bạn muốn đèn sáng khi không mở khóa thì nối dây trắng vào cực dương (+) ắc quy ).
- 2 dây xanh dương nối với công tắc đề, nút nhấn, ...
Vi điều khiển MOS công suất cao lên tới 15A ( khuyến cáo nên dùng <= 10A để mạch được bền hơn )
